Кодовая и цветовая маркировака конденсаторов

В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма "Philips" для группы Y5P нормирует -55...+125 °С.

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%]	Буквенное обозначение	Цвет
±0,1*	В(Ж)
±0,25*	С(У)	оранжевый
±0,5*	D(Д)	желтый
±1,0*	F(P)	коричневый
±2,0	G(Л)	красный
±5,0	J(И)	зеленый
±10	К(С)	белый
±20	М(В)	черный
±30	N(Ф)
-10...+30	Q(0)
-10...+50	Т(Э]
-10...+100	Y(Ю)
-20...+50	S(Б)	фиолетовый
-20,..+80	Z(A)	серый

*-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10^-9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)
Маркировка конденсаторов с ненормируемым ТКЕ

Таблица 2

Группа ТКЕ	Допуск при -6О...+85^°С[%]	Буквенный код	Цвет*
Н10	±10	В	оранжевый+черный
Н20	±20	Z	оранжевый+красный
Н30	±30	D	оранжевый+зеленый
Н50	±50	X	оранжевый+голубой
Н70	±70	Е	оранжевый+фиолетовый
Н90	±90	F	оранжевый+белый

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ [ppm/^°C]*	Буквенный код	Цвет**
П100	P100	100 (+130...-49)	A	красный+фиолетовый
П33		33	N	серый
МПО	NPO	0(+30..-75)	С	черный
М33	N030	-33(+30...-80]	Н	коричневый
М75	N080	-75(+30...-80)	L	красный
M150	N150	-150(+30...-105)	Р	оранжевый
М220	N220	-220(+30...-120)	R	желтый
М330	N330	-330(+60...-180)	S	зеленый
М470	N470	-470(+60...-210)	Т	голубой
М750	N750	-750(+120...-330)	U	фиолетовый
М1500	N1500	-500(-250...-670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55...+85^°С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*	Допуск[%]	Температура**[^°C]	Буквенный код ***	Цвет***
Y5F	±7,5	-30...+85
Y5P	±10	-30...+85		серебряный
Y5R		-30...+85	R	серый
Y5S	±22	-30...+85	S	коричневый
Y5U	+22...-56	-30...+85	A
Y5V(2F)	+22...-82	-30...+85
X5F	±7,5	-55...+85
Х5Р	±10	-55...+85
X5S	±22	-55...+85
X5U	+22...-56	-55...+85		синий
X5V	+22...-82	-55..+86
X7R(2R)	±15	-55...+125
Z5F	±7,5	-10...+85	В
Z5P	±10	-10...+85	С
Z5S	±22	-10...+85
Z5U(2E)	+22...-56	-10...+85	E
Z5V	+22...-82	-10...+85	F	зеленый
SL0(GP)	+150...-1500	-55...+150	Nil	белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках - IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма "Philips" для группы Y5P нормирует -55...+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например "Panasonic", пользуются другой кодировкой.

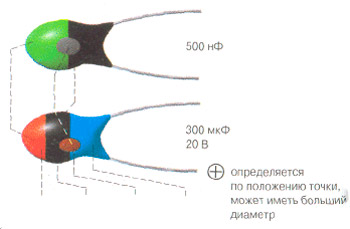

Рис. 1

Таблица 5

Метки полосы, кольца, точки	1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множитель	-	-	-
4 метки	1-я цифра	2-я цифра	Множитель	Допуск	-	-
4 метки	1-я цифра	2-я цифра	Множитель	Напряжение	-	-
4 метки	1 и 2-я цифры	Множитель	Допуск	Напряжение	-	-
5 меток	1-я цифра	2-я цифра	Множитель	Допуск	Напряжение	-
5 меток"	1-я цифра	2-я цифра	Множитель	Допуск	ТКЕ	-
6 меток	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

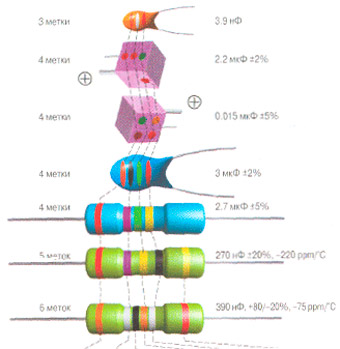

Рис. 2

Таблица 6

Цвет	1-я цифра мкФ	2-я цифра мкФ	Множи- тель	Напряже- ние
Черный		0	1	10
Коричневый	1	1	10
Красный	2	2	100
Оранжевый	3	3
Желтый	4	4		6,3
Зеленый	5	5		16
Голубой	6	6		20
Фиолетовый	7	7
Серый	8	8	0,01	25
Белый	9	9	0,1	3
Розовый				35

Рис. 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10³		N150
Желтый	4	4	4	10⁴		N220
Зеленый	5	5	5	10⁵		N330
Голубой	6	6	6	10⁶		N470
Фиолетовый	7	7	7	10⁷		N750
Серый	8	8	8	10⁸	30%	Y5R
Белый	9	9	9		+80/-20%	SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10³	0,25 пФ	16
Желтый	22	10⁴	0,5 пФ	40
Зеленый	27	10⁵	5%	20/25
Голубой	33	10⁶	1%	30/32
Фиолетовый	39	10⁷	-2О...+5О%
Серый	47	0,01	-20...+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая - допуск, пятая - номинальное рабочее напряжение.

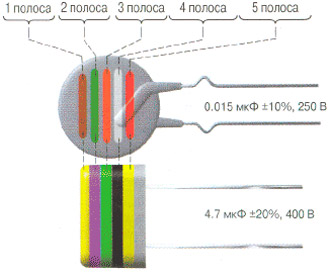

Рис. 5

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка конденсаторов

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя - количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пФ первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 - 0.5 пф.

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три - емкость в пикофарадах.

Таблица 11

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

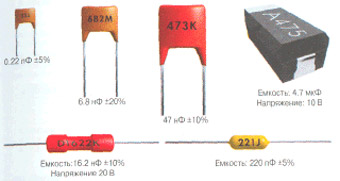

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Таблица 12

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Таблица 13

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Рис. 8

Кодовая маркировка кондесаторов электролетических для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как "Panasonic", "Hitachi" и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Рис. 9

Таблица 14

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

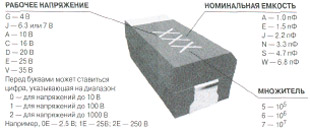

Рис. 10

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки - номинальную емкость в пикофарадах (пФ), а последняя цифра - количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья - количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

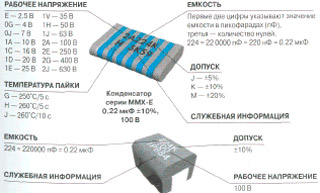

Рис. 11

С. Маркировка в две строки
